Тактико-технические характеристики 128-мм орудия Pak44/Pak80
Ствол: | Лафет: | ||
Угол вертикального наведения | -7°/+15° | ||
Калибр, мм | 128 | Угол горизонтального наведения | ±10° |
Длина орудия, мм | 7020 | Высота линии огня, мм | 2150/2172 |
Длина ствола, клб | 55 | Объем противооткатных устройств, л | 12,25 |
Длина ствола, мм | 6610 | Длина отката нормальная, мм | 870 |
Длина нарезной части, клб | 43 | Длина отката макс., мм | 900 |
Длина нарезной части, мм | 5533 | Давление в системе, кг/см 2 | 50 |
Число нарезов | 40 | Весовая сводка: | |
Глубина нарезов, мм | 1,7 | Ствол в сборе, кг | 3300 |
Ширина нареза, мм | 6,05 | Труба ствола, кг | 2200 |
Ширина поля, мм | 4,0 | Орудие в сборе, кг | 7000 |
Длина зарядной камеры, мм | 1077 | Размеры орудия: | |
Диаметр зарядной камеры, мм | 176/167 | Длина, мм | 8000 |
Объем зарядной камеры, л | 22,88 | Ширина, мм | 1600 |
Высота, мм | 1390 | ||

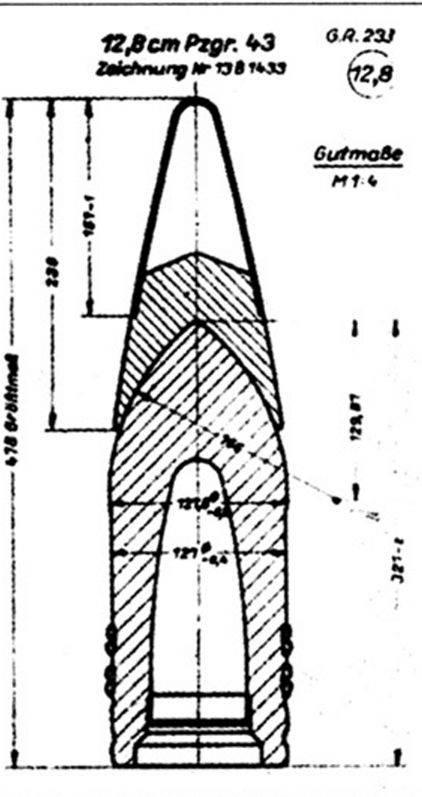

Слева - общий разрез и геометрические параметры 128-мм бронебойного боеприпаса Panzer Granate 43. Вооружение САУ «Ягдтигр» состояло:. из 128-мм артсистемы Pak44/Pak80 с длиной ствола 55 калибров, одного 7,92-мм пулемета MG 42 (MG 34) и одного зенитного 7,92-мм пулемета MG 42 (на машинах «средних» и поздних производственных серий). Боекомплект пушки составлял 40 снарядов, пулемета - 1500 патронов.  |
Вид сбоку (слева по ходу) тяжелого истребителя танков «Ягдтигр» с 88-мм противотанковым орудием Рак 43/3 Ausf.D. Такими спецмашинами предполагалось оснастить батарею учебного дивизиона подобных САУ. Но этот проект так и не был осуществлен. | ||||||||||||||||||||||||||||||||||||
Проект представлен с ходовой частью конструкции фирмы «Хеншель».

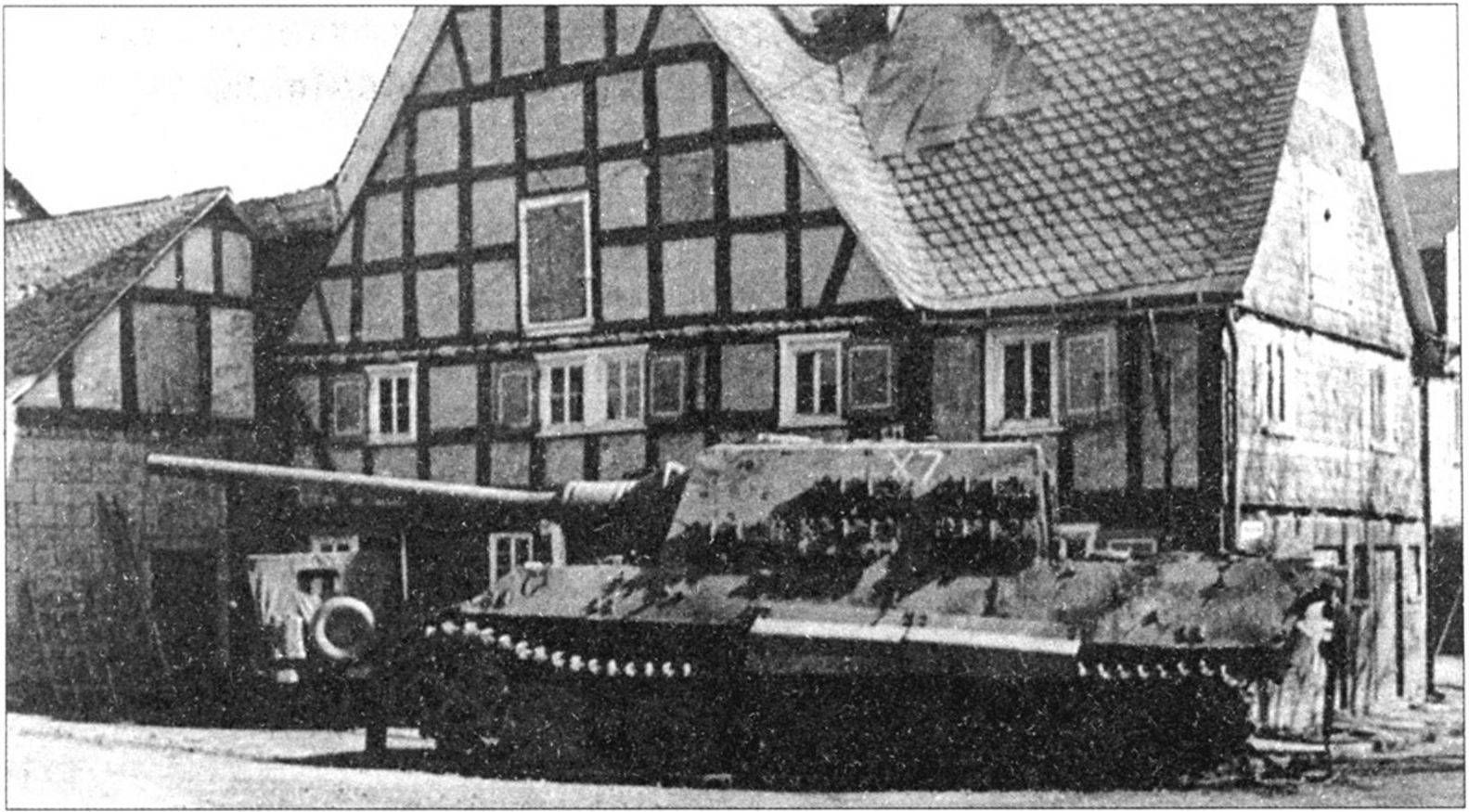

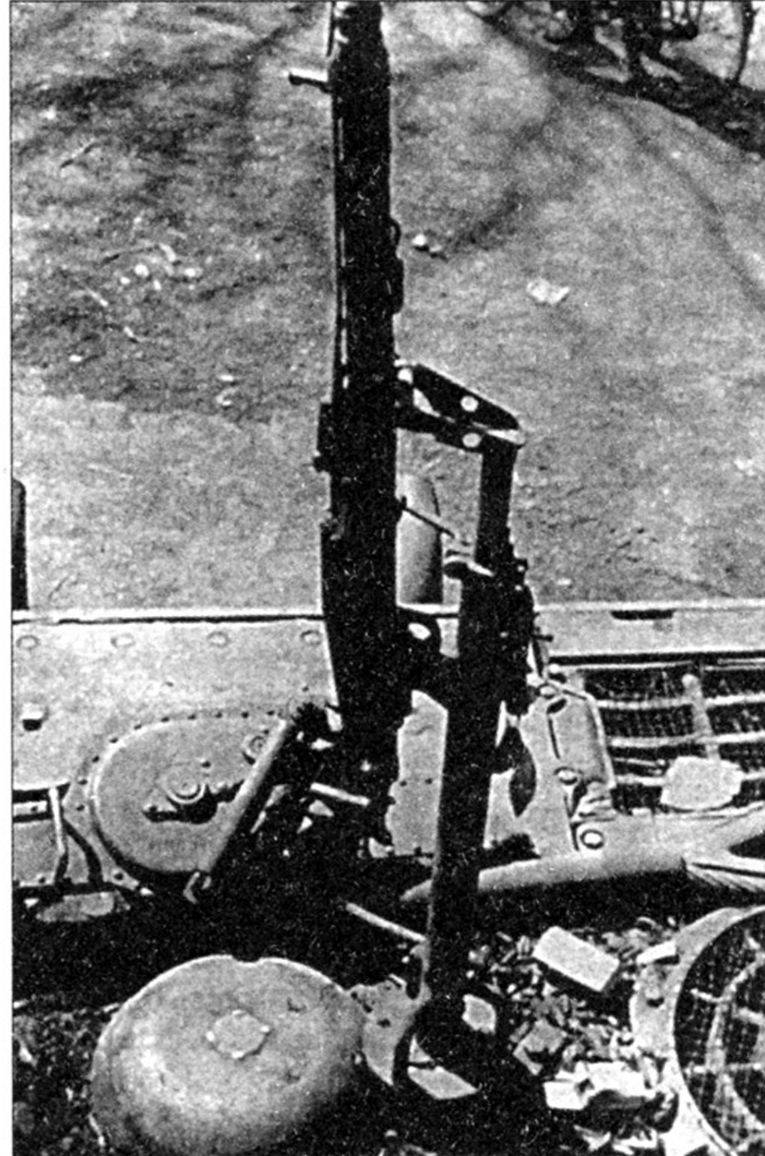

Фото той же самоходки, но с другого ракурса. Четко видно три ряда запасных траков и зенитный пулемет MG 42, смещенный к кромке надмоторной плиты. Германия, 9 апреля 1945 года.
Встреча советской и американской армии вблизи города Штейр в Австрии. На заднем плане виден трофейный «Ягдтигр» из 1-й танковой дивизии СС «Лейбштандарт СС Адольф Гитлер», пробившийся в американскую зону оккупации. Эта машина поздних серий выпуска имеет трехцветный камуфляж, а на лобовой броне рубки нарисовано изображение детского мишки. Австрия, недалеко от Линца, 11-я бронетанковая дивизия армии США, май 1945 года. |  психологическая — не случайно подобные машины в основном использовались на Западном фронте: англо-американские демократии, сильно зависящие от общественного мнения избирателей, было легче напугать и склонить к мирным переговорам. Советское правительство и Красная Армия к страхам о применении подобного оружия были не чувствительны — для уничтожения ненавистного врага мы не постояли бы ни за какими жертвами. Это не политическая оценка, а данность, связанная с общественным устройством советского общества в тот исторический период. |  |

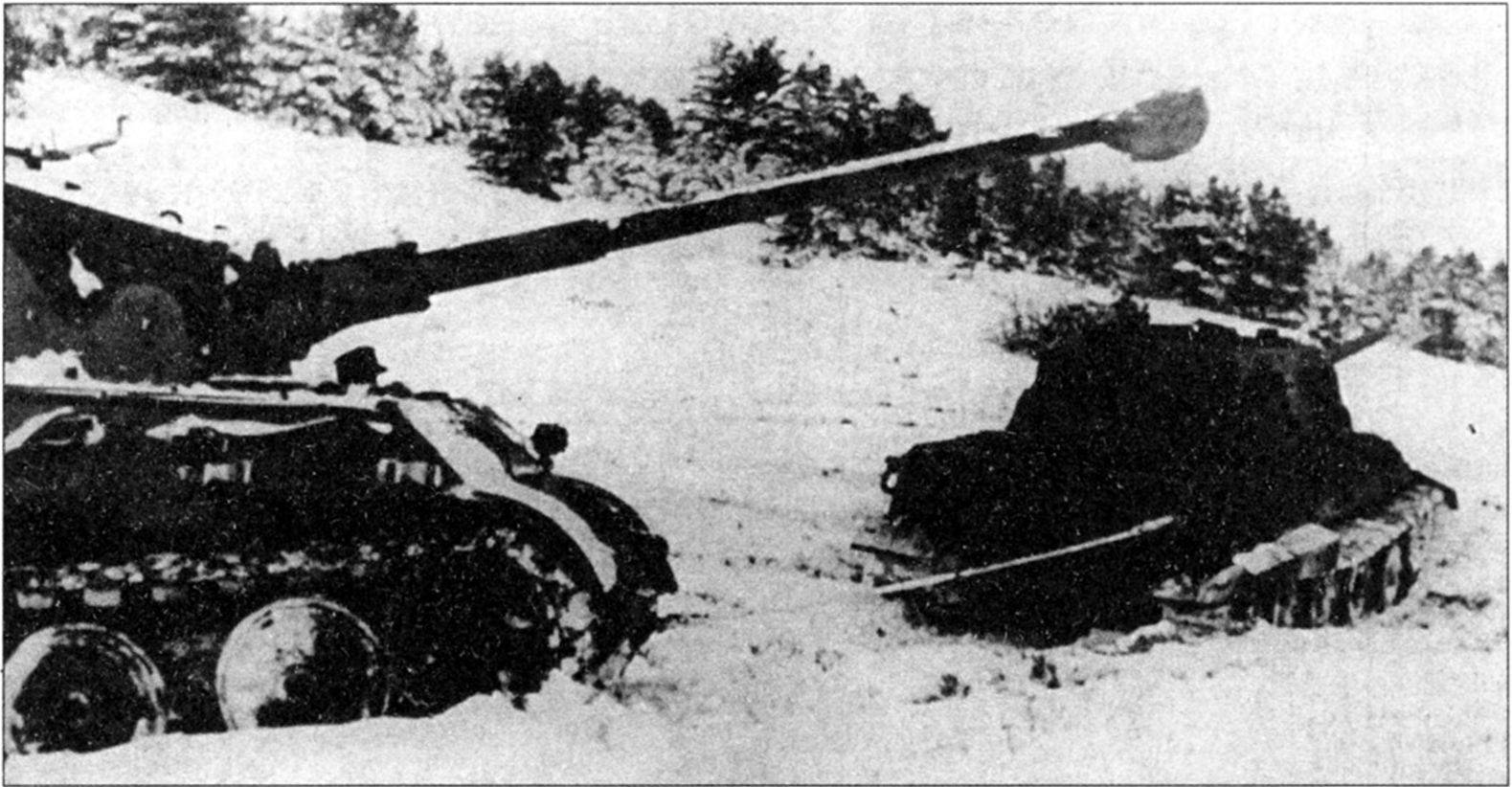

Тяжелое самоходное орудие «Ягдтигр» с успехом буксирует по бездорожью тяжелый танк «Королевский тигр». Начало 1945 года, САУ скорее всего принадлежит 653-му тяжелому дивизиону истребителей танков.

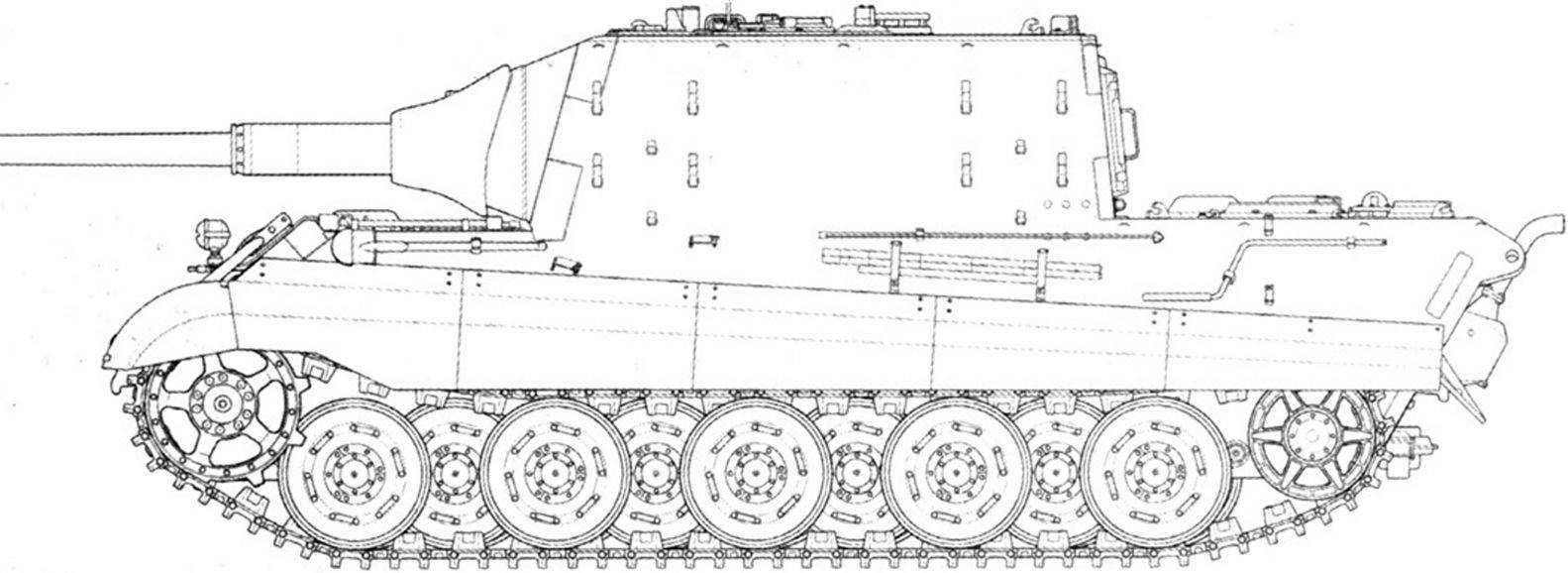

Тяжелый истребитель танков Sd.Kfz.186 «Ягдтигр» с подвеской, разработанной в КБ «Порше». Представлена одна из модификаций ранних серий. Виды сбоку и сверху. Масштаб 1:50.
Длина антенны радиостанции составляла 2 метра.
